概述
产品用途 并联电抗器可以补偿线路的容性充电电流,削弱空载或轻载时长线路的电容效应所引起的工频电压升高;改善沿线电压分布和轻载线路中的无功分布并降低线损;减少潜供电流,加速潜供电弧的熄灭,提高线路自动重合闸的成功率,从而保证线路的可靠运行。 结构 1.我公司的干式铁芯并联电抗器,铁芯采用优质取向硅钢片,芯柱采用多个气隙分成多个小段,气隙采用大理石作为隔绝,以保证气隙在电抗器长期运行下而不发生改变。 2.铁芯端面采用优质硅钢片端面胶,使硅钢片牢固的结合在一起,芯柱整体浇注,大大减小了运行时的噪音,并具有较好的防潮防尘性能。 3.线圈为环氧浇注型,线圈内外敷设环氧玻璃网格布作增强,采用H级环氧浇注体系在真空状态下进行浇注,该线圈不但绝缘性能好,而且机械强度高,能耐受大电流冲击和冷热冲击而不开裂。 4.线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行时的震动。

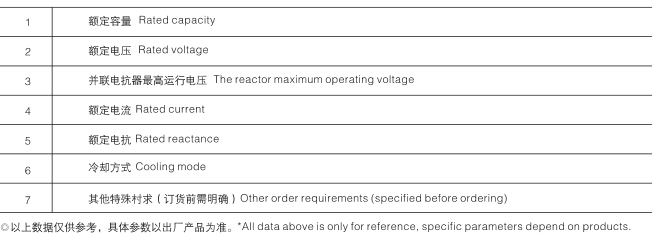

订货须知

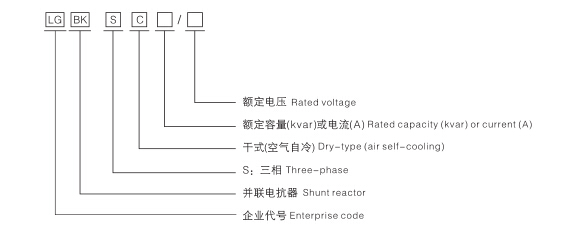

型号含义

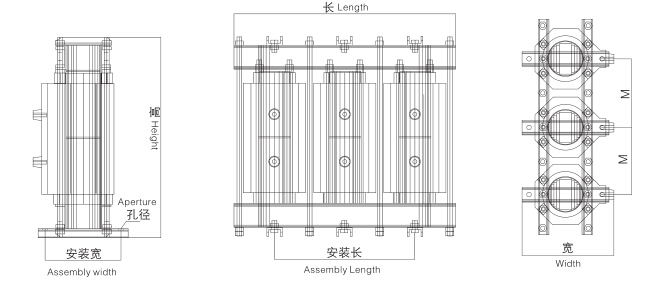

外形尺寸及安装尺寸图

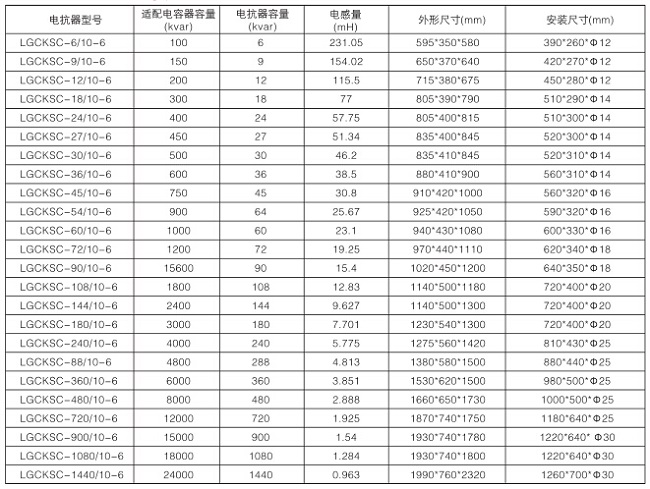

订货参数
|
