概述

产品用途
该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
结构
1.该电抗器分为三组和单相两种，均为铁心干式。
2.铁芯采采用优质低损耗硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧布板作为间隔，以保证电抗器气隙在运行过程中不发生变化。
3.线圈采用F级漆包扁钢线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感其有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化等一系列工艺流程，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防潮防尘处理，引出端子采用镀锡铜管端子。
7.该电抗器具有体积小、重量轻、外形美等优点。

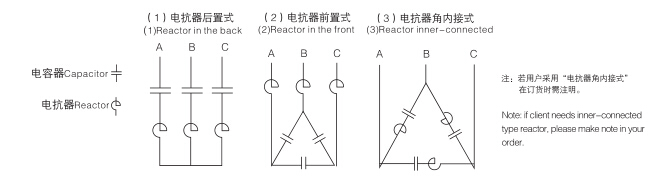

串联电抗器与电容器组的接线方式

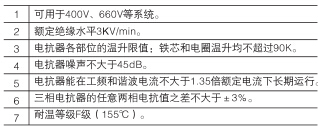

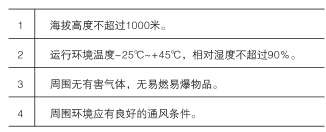

使用条件	技术性能参数

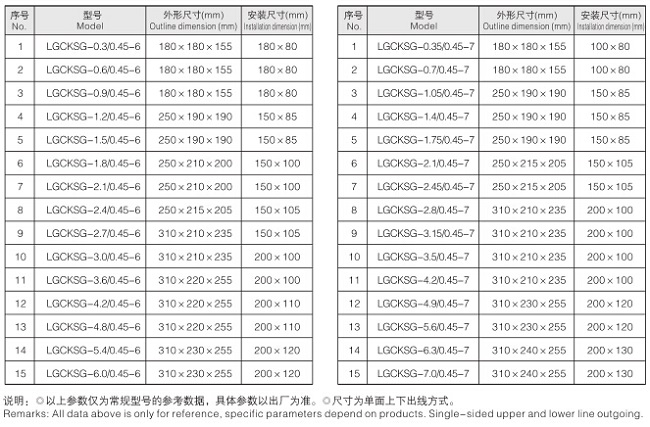

订货参数
