概述

产品用途
三相滤波电抗器用于低压滤波柜、无功功率补偿和谐波的治理系统中；与滤波电容器相串联，调谐至某一振频率，用来吸收电网中相应频率的谐波电流；对特定N次谐波作用，以抑制电网电压波形畸变。低压电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其他电器设备的安全运行；滤波电抗器与滤波电容器相串联后，不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全运行起到了较大的作用。
结构
1.该滤波电抗器分为三相和单相两种，均为铁芯干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用F级漆包扁钢线绕制，排列紧密且均匀，并作端封处理。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空灌料→热烘固化这一工艺流程，使电抗器的线圈和铁芯牢固地结合在一起。
5.电抗器的夹件、紧固件等采用非磁性材料，确保电抗器具有较高的品质因数，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。

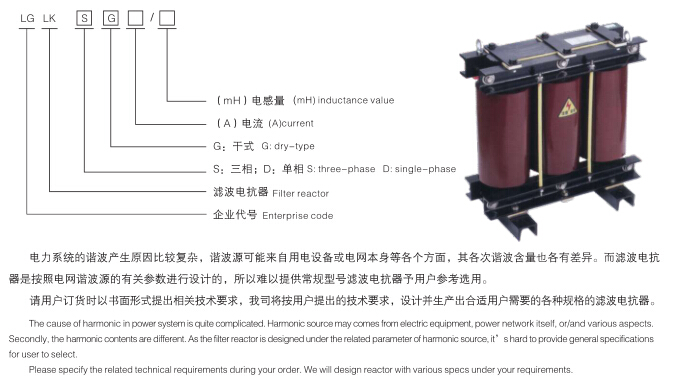

型号含义

订货须知

为确保产品的使用性，维护用户的利益，请用户在订货时以书面形式提出以下参数和技术要求：
1、电抗器的名称；
2、谐波次数、谐波电流；
3、工频电流或者合成电流；
4、系统电压等级和频率；
5、电抗器的电感量；
对产品外形尺寸或其它特殊要求及时与本公司联系。
