概述

产品用途

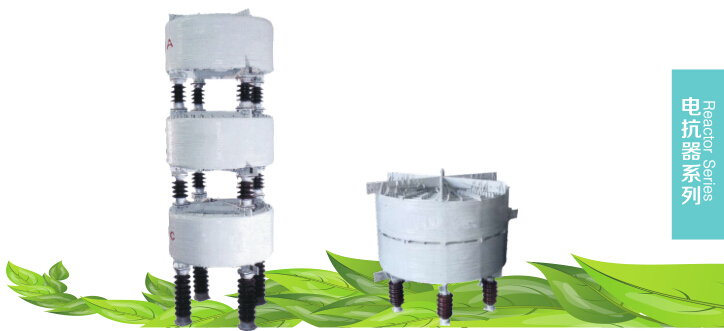

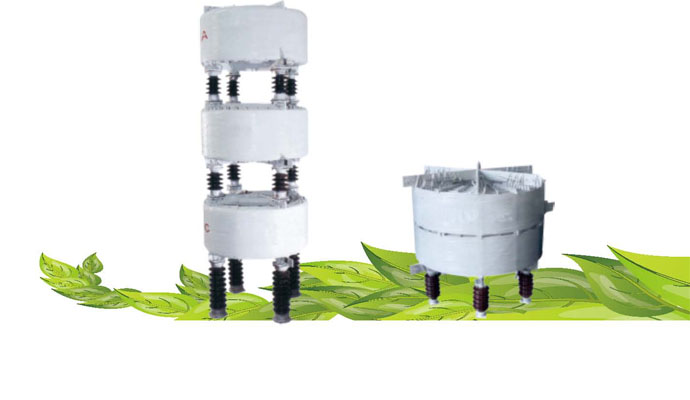

本公司生产的空心电抗器系列产品，常用于无功补偿、滤除谐波、限流等场合，我公司生产的空心电抗器主要分为：
1.串联电抗器 2.限流电抗器 3.滤波电抗器 4.并联电抗器等几个系列。
结构
1.空芯电抗器是采用多层绕组并联的筒形结构，各包封之间设置通风气道，便于空气对流形成自然冷却，散热性能好，线圈温度低。
2.绕组采用浸渍环氧树脂的玻璃纤维缠绕，并经过高温固化后，使绕组具有整体刚性好、机械强度高，耐受短时电流冲击能力强，满足空芯电抗器动、热稳定的要求。
3.采用机械强度高的德铝合金材质星形接线架，涡流损耗小，满足对绕组分数匝的要求，所有导线引出线用氩弧焊焊接在星形接线管上，不用螺钉连接，提高了运行的可靠性。
4.空芯电抗器具有重量轻、防潮湿、环保无污染、温升低、噪音低、安装简单、电气性能好、运行安全可靠，适用于户内和户内的运行。

使用条件

1-使用地点：户内或户外
2-使用环境：温度-40℃～+45℃
3-运行海拔高度≤1000m
4.安装场地应无有害气体、蒸汽及导电性或爆炸性尘埃。
5-相对湿度≤90%
6-******风速35m/s
7-地震烈度≤8度
8-抗污能力≥25mm/KV

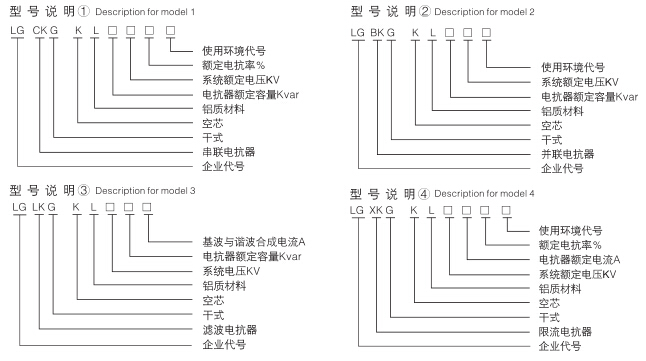

型号含义

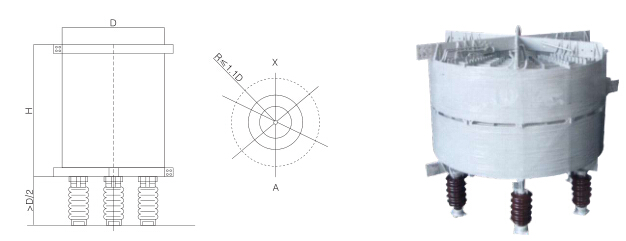

外形尺寸与安装尺寸图

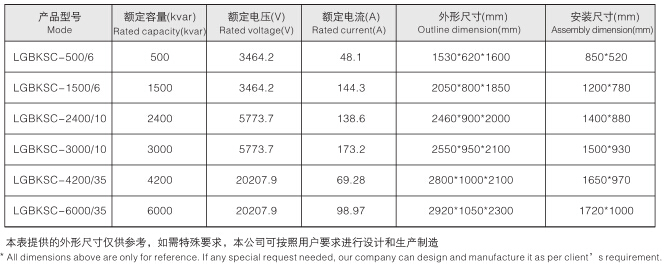

订货须知
