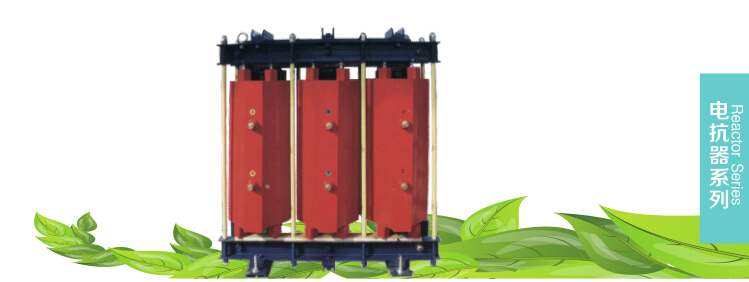

 高压铁芯串联电抗器系列

高压铁芯串联电抗器系列

概述


产品用途
干式铁芯串联电抗器是电力系统无功补偿装置的重要配套设备。电力电容器与干式铁芯电抗器串联后,能有效地抑制电网中的高次谐波,限制合闸涌流及操作过电压,改善系统的电压波形,提高电网功率因数,对电力电容器及其它电力设备的安全运行起到了较大的作用。
结构
1.我公司的干是贴心串联电抗器的铁芯采用优质进口硅钢片,芯柱经多个气隙分成均匀小段,气隙采用环氧布板作为隔绝,以保证气隙在电抗器长期运行下而不发生变化。
2.铁芯端面采用优质硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行时的噪音,并具有较好的防潮防尘性能。
3.线圈为环氧浇注型,线圈内外敷设环氧玻璃网格布作增强,采用F级环氧浇注体系在真空状态下进行浇注,该线圈不但绝缘性能好,而且机械强度高,能耐受大电流冲击和冷热冲击而不开裂。
4.环氧浇注线圈不吸水、局部放电量低,可在恶劣环境下安全运行。
5.线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行时的震动。

使用条件


1-海拔高度不超过1000米。
2-运行环境温度-25℃~+45℃,相对湿度不超过90%。
3-周围无有害气体,无易燃易爆物品。
4-周围环境应有良好的通风条件。
5-▲特殊使用条件可另行设计。

技术性能参数


1-干式电抗器 比传统浸式电抗器、空心电抗器的体积要小,具有重量轻、占空间小、结构简单、安装方便等特点。
2-耐湿等级达到F级(155℃);正常运行时,干式铁芯电抗器的铁芯和线圈温升均不超过90K。
3-干式铁芯电抗器能在1.35倍额定电流下长期运行。
4-干式铁芯电抗器的操场不大于国家标准。
5.干式铁芯电抗器耐压水平符合JB5346-1998《串联电抗器》的规定。

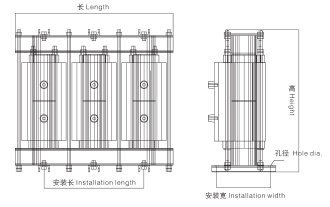

 外形尺寸图

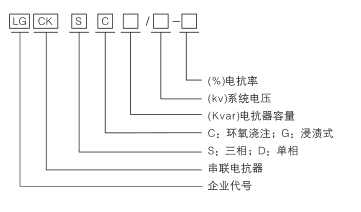

 型号含义

  外形尺寸图   型号含义

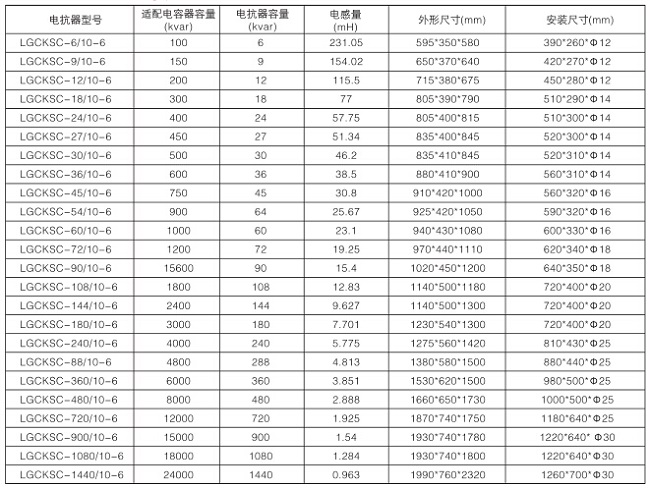

订货参数


订货参数

订货须知


用户订货时必须靠以书面形式提出以下有关参数与技术要求:
1.系统电压等级 2.电容器容量 3.电容器端电压 4.电抗率 5.工须耐压等级 6.进出线方式(单面出线,双面出线) 7.其它特殊要求应明确提出
本样本以10KV电力系统,匹配电容器端电压11KV,电抗率6%列表说明,因产品可能不断改进,所提供的尺寸仅供参考,如需特殊设计,我们可根据用户的要求进行设计和生产,请及时与本公司联系。
