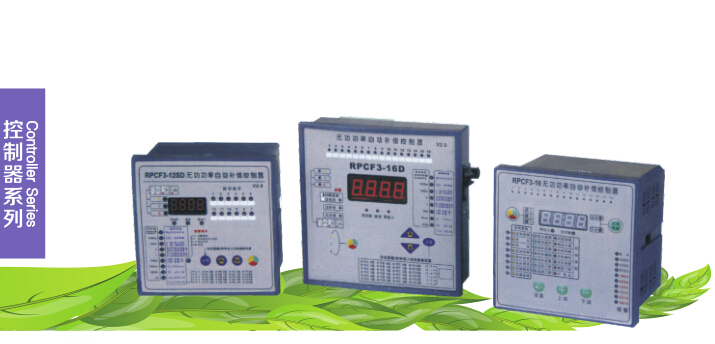

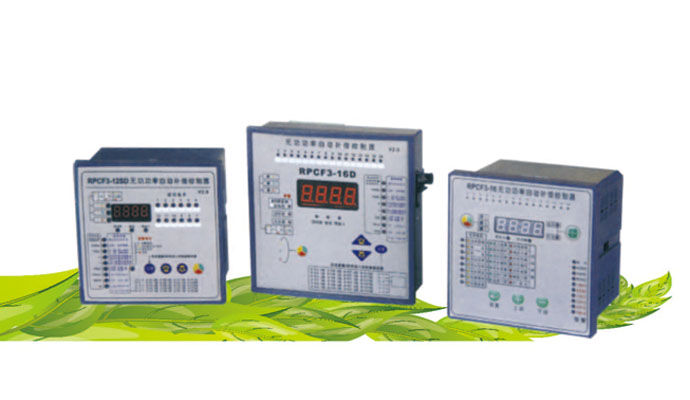

 RPCF3系列无功功率自动分相补偿控制器(混合补偿型)

RPCF3系列无功功率自动分相补偿控制器(混合补偿型)

概述


LGRPCF3系列无功功率自动补偿控制器继承了RPCF系列的所有优点,同时将取样座号改为3相取样,即同时取3相电压信号、3相电流信号。避免了在3相不平衡系统中出现的功率因数已补偿到位而无功电度表转速很快活反转等现象。

功能特点


以3相基波无功功率和计算机投切电容容量,可避免任何形式的投切震荡,并在有谐波的场合下能正确显示电网功率因数。
功率因数测量精度高,显示范围宽。
实时显示总功率因数(PF)与基波功率因数(DPF)。
实时分别显示3相电压,电流,有功功率,无功功率,视在功率。
有12种编码输出方式供用户选择。
最多有6种补偿方案供用户选择(共补和分补得路数分配)。
最多16路输出。
人机界面友好操作方便。
各种控制参数数字可调直观使用方便。
具有自动运行与手动运行两种方式。
具有过电压和欠电压保护功能。
具有掉电保护功能数据不丢失。
电流信号输入抗低≤0.01Ω
目标功率因数调节范围宽滞后0.70到超前0.70。

技术参数


额定工作电压:AC220V×3
额定工作电流: 5A
额定工作频率:45-65Hz
显示功率因数:滞后0.001-超前0.001
测量无功功率:0-9999kvar
测量有功功率:0-9999kvar
测量视在功率:0-9999kvar
欠压保护值:  AC180V
输出触点容量:AC220V 7A
灵敏度:20mA
显示方式:4位红色数码管
整机消耗功率:10VA
外形尺寸:144mm×144mm或122mm×122mm
开孔尺寸:138mm×138mm或113mm×113mm
安装方式:嵌入式安装倒齿附件固定或导轨安装

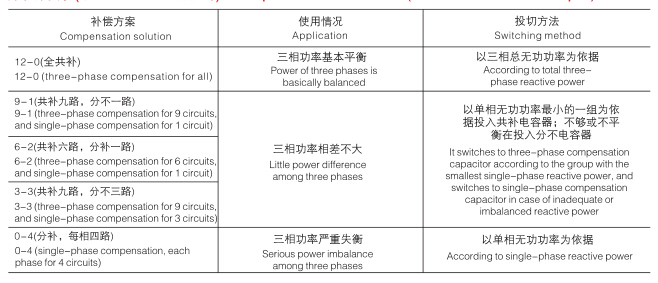

补偿方案(以PRCF-12S为例)

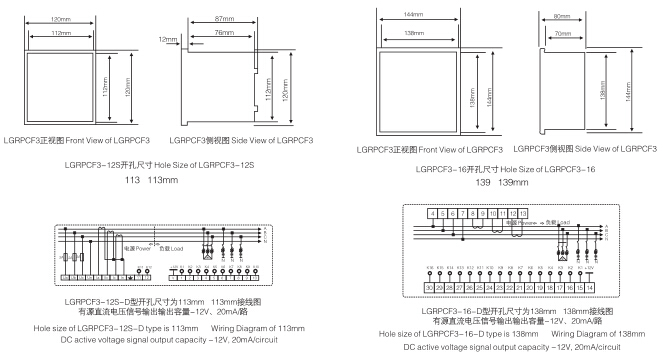

外形尺寸


外形尺寸

补偿方案、输出路数与输出端子的关系



LGRPCF3-12S型控制器共12路输出分别编号1、2、3…16。RPCF3在不同补偿方案和不同输出回路下将按A相分补第一回路、第二回路…;B相分补第一回路、第二回路…;C相分补第一回路、第二回路…;共补第一回路、第二回路…的顺序分配输出控制端子;若用户设定的路数小于硬件所能只吃的******回路时,空余的端子在最后面(参考下以RPCF3-12S为例,A:A相;B:B相;C:C相;共补)。
例子

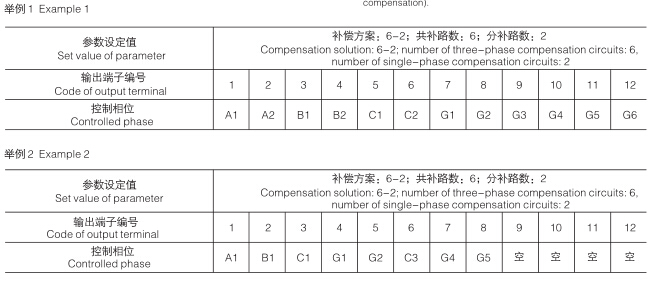

补偿方案、输出路数与输出端子的关系举例

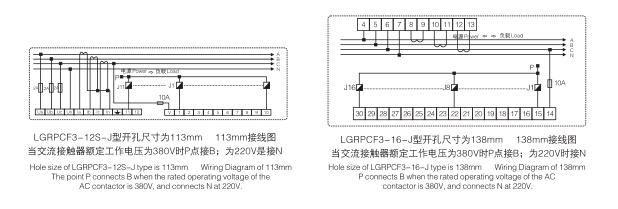

外形尺寸


外形尺寸
