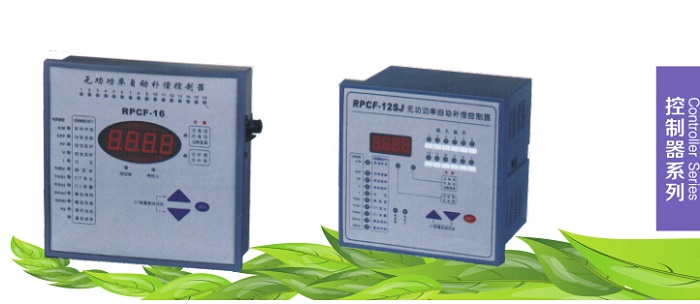

概述

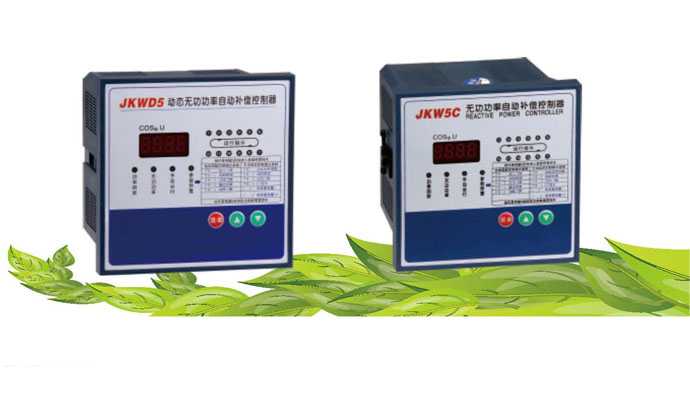

无功功率自动补偿控制器是低压电容屏的配套产品。本公司根据不同用户的需求，成功地开发了JKW5C、JKG2B、JKW58等三种型号的智能化系列控制器，控制路数有4,6，8,10,12不等。产品采用微型计算机控制、技术先进、功能完美、抗干扰能力强，运行稳定可靠、补偿精度高、外形美观，是电容屏厂家******地产品。

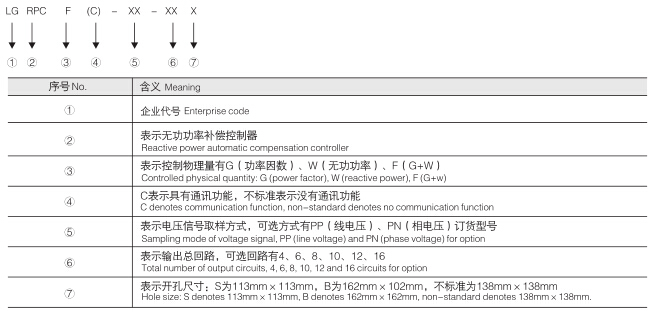

型号及其含义

功能特点

以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
功率因数测量精度高，显示范围宽。
实时显示电压畸变率电流畸变率。
有12种编码输出方式供用户选择。
最多16路输出。
人机切面友好操作方便。
各种控制参数全数字可调查观察使用方便。
具有自动运行于手动运行运行两种工作方式。
具有过电压和欠电压保护功能。
具有电压谐波超标保护功能。
具有掉电保护功能数据不丢失。
电流信号输入阻抗低≤0.01Ω。
具有通讯功能（MODBUS-RTURS485）。
目标功率因数调节范围宽滞后0.70到超前0.70。

技术参数

额定工作电压：380V、220V、110V±10%
额定工作电流：5A
额定工作频率：45~65Hz
显示功率因数：滞后0.001-超前0.001
测量无功功率：0~9999kvar
测量有功功率：0~9999kw
欠压保护值：AC300V或AC180V
输入触点容量：AC220V 7A
灵敏度：20mA
显示方式：4位红色数码管
整机消耗功率：10VA
外形尺寸：144mm×144mm或122mm×122mm或170mm×170mm
开孔尺寸：138mm×138mm或113mm×113mm或162mm×162mm
安装方式：嵌入式安装例齿附件固定或导轨安装
控制参数的调节范围：
a、自动/手动运行   自动运行/手动运行
b、功率因数        0.7lnd-0.70cap
c、股切延时时间    2-200秒
d、电容放电时间    0-480秒
e、过压            线400-450V（相230-265V）
f、畸变率          0.1-30.0%
g、CT变化          50-4000/5
h、C1容量          0.1-100.0kvar
i、输出编码        Pr-01-12
j、输出回路        1-16回路
k、通讯地址        1-255
l、通讯速率        4800、9600、19200、115200

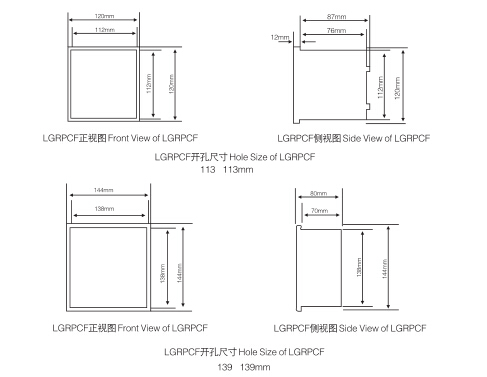

外形尺寸

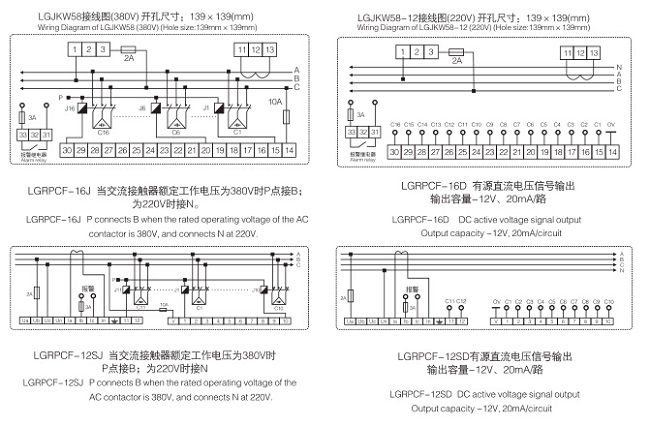

接线图
