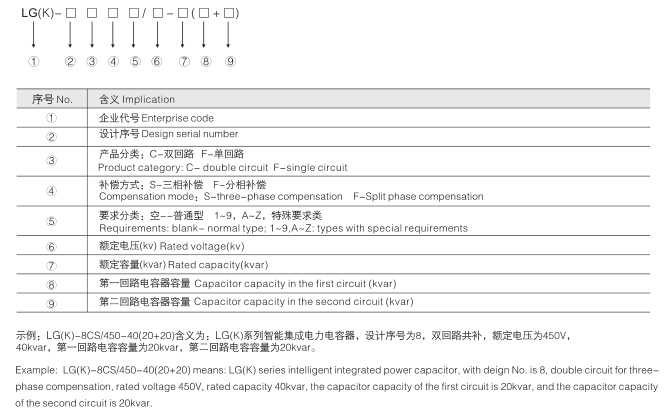

型号及其含义

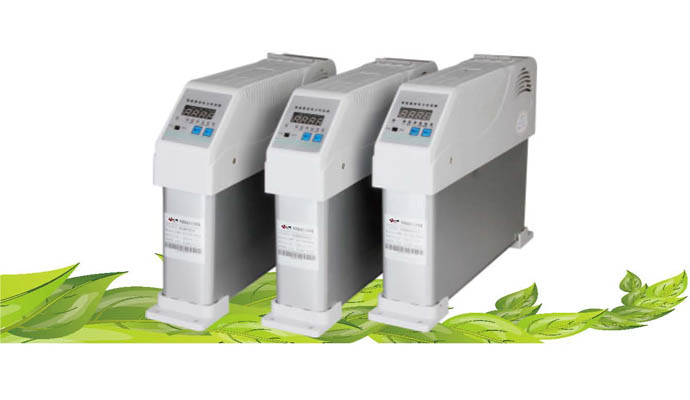

产品介绍

随着微电子技术、数字控制技术、通信与网络技术的告诉发展和广泛应用，智能电器得到了长足的发展。智能化、集成化、网络化、高可靠性、可用性、可维护性、节能、环保、安全成为智能电器发展的主流。LG（K）系列智能集成电力电容器正视在智能电器总体发展框架上开发出来的全新一代低压武功补偿装置。该产品通过国家电力工业武功补偿装置检验测试中心的测试，是0.4kv低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代武功补偿设备。它由智能测控单元，过零投切开关电路，线路保护单元，低压电力电容器构成，产品为上下分体式模块化结构，上面由智能测控、开关、保护等单元组成，下面由两台（△型）或一台（Y型）低压电力电容器构成。产品分为共补、分补两种，既可单台使用，也可多台组网构成补偿系统使用，可方便的实现就地、分散、集中自动补偿功能，还能满足三相不平衡场合的混合补偿要求。
产品采用了过零投切、现代测控、网络通讯、自动化控制等先进技术。改变了传统无功补偿装置落后的机构式接触器或机电一体化开关作为投切电容器的投切技术、改变了传统无功补偿装置体积庞大和笨重的结构式，从而使新一代低压武功补偿设备具有补偿效果更好、体积更小、功耗更低、成本更低、使用更灵活、维护更方便、寿命更长、可靠性更高的特点，适应了现代智能电网对无功补偿的更高要求。
该产品还适合各类开关柜生产企业的产品配套，从而为非专业厂家出产高品质的无功功率补偿装置提供了有效的保证。

产品功能

随传统无功补偿设备已不适应现代电网要求，主要存在以下缺点：
可靠性低  投切涌流大   使用寿命短  占用空间大  维护不方便

智能电容器与传统产品相比具有以下卓越性能：
过零投切：
采用智能过零投切开关电路，实现等电压投入、零电流切除，投切无涌流冲击，无操作过电压，无电弧重燃，大大提高了设备的耐电压，电流冲击，功耗小，减少了常规电容器内80%的能耗。

分相补偿：
实现单相分别补偿，解决三相负荷不平衡状况，对无功缺额较大的一相进行单独补偿，达到最优化的补偿效果。

节能降耗：
体积缩小50%左右，可节省土地铜材、银材、工程塑料凳资源50%左右，导线电损、接点电损、器件等电损降低50%左右

温度保护：
配有温度传感器，能够反映电容器过电流、过谐波，漏电流过大和环境温度过高等情况下导致电容器内部发热，实现过温度保护，超过设定温度以后自动切除电容器，退出运行，达到保护设备的目的。

智能网络：
多台之恩能够集成电力电容器联网使用时，自动生成一个网络，其中地址码最小的一个为主机，其余为从机，构成低压武功自动控制系统；如果个别从机故障，自动退出，不影响其余工作，如果主机故障，也要退出，在其余从机中产生一个新的主机，组成一个新的系统；容量相同的电容器按循环投切原则，容量不同的电容器按适补原则投切；485通讯接口，可以接入后台计算机，进行配电综合管理。

高可靠性：
取消控制器，采用分散控制模式，杜绝因控制故障导致整个系统瘫痪，智能过零投切开关确保电容投切过程中无涌流冲击、无操作过电压、无电弧重燃、故障率基地、彻底解决了传统模式中决出器、电容器经常损坏的难题。

积木机构：
产品标准化、模块化、取袋了传统的控制器、空气开关、交流接触器、可控硅、热继电器、电容器、将其合为一个整体、组柜安装的时候采用积木堆积方式。

接线快捷：
多台电容器组柜安装，生产工时比传统模式减少60%以上，同时减少80%连接线，减少80%的节点，柜内简洁，实现使用现场快速组装。

扩容方便：
产品体积小，接线简单，随着用电用户电力负荷的增加，可以随时增加电容器的数量，改变了常规模式接线复杂、一成不变的局限性，适应企业发展的需要，可以分期投资。

维护简单：
具有简便的人机对话界面，界面显示保护工作类型有：过压、欠压、过流、过温、三相不平衡等；智能集成电力电容器具备自诊功能，可以在显示屏上反映电子开关、电容器、空气开关、智能模块网络通讯等故障，有利于现场故障查找。

效果显著：
保障系统电压稳定合格，提高功率因数，对投入电容器进行预测，若投入电容器过补，则不投入，避免无功超额而罚款；提高配变有功出力，奸商增容投资，降损节能。

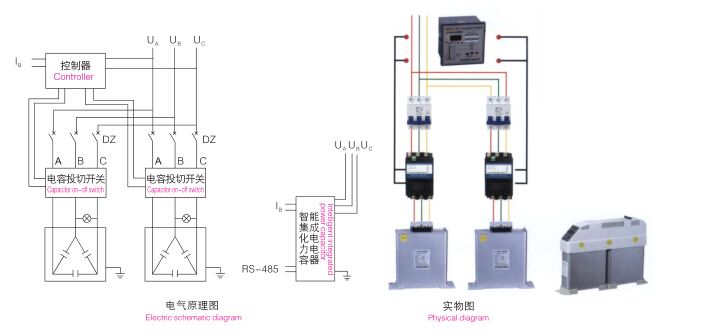

电气原理图

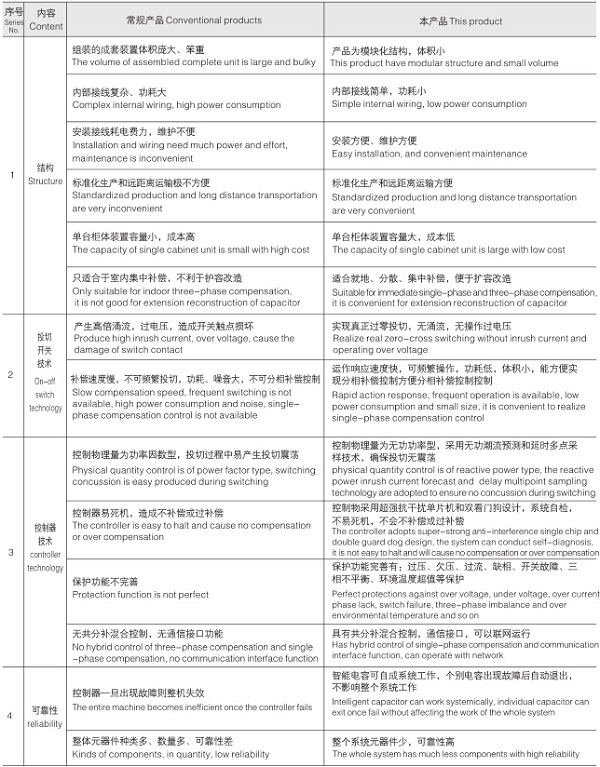

性能对比

技术参数

满足技术条件
《DL/T842-2003 低压并联电容器装置使用技术条件》
《JB/T7117-1993低压并联电容器装置》
《GB/T15576-2008低压无功功率静态补偿装置总技术条件》

电源条件
工作电压：共补380V AC，分补220V AC
电压偏差：±20%；
电压谐波：电压总畸变率不大于5%；
额定频率：50Hz±5%；
功充消耗：＜2W。

环境条件
环境温度：-25~55℃
相对湿度：20%~90%；
海拔高度：≤2000m。

测量精度
电压：≤0.5%；
电流：≤1%
温度：≤±1.5%。

控制方式
控制型号：多参数模糊控制
取样信号：0~2V AC。

机械参数
重量：7Kg（20+20kvar）。

应用范围

农网（谐波总量为10%以下的场所）；
城网（谐波总量为10%以下的场所）；
公用建筑、商业地产、住宅区等；
无谐波设备的工业（谐波总量为10%以下的工业场所）

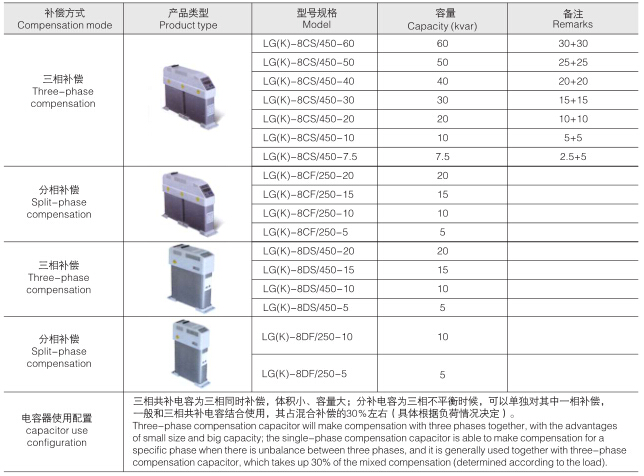

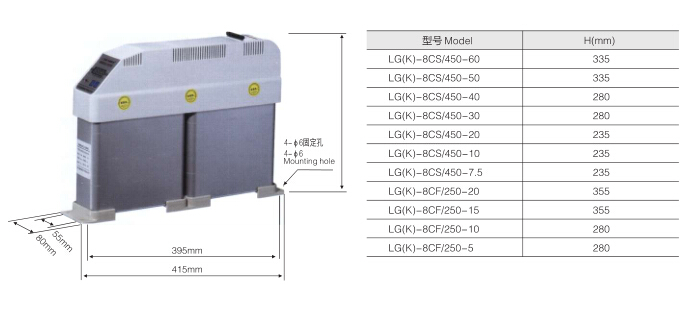

型号容量

接线端子示意图

LG(K)-8C产品的接线端子分电源端子和测控联机端子，均置于装置的后部。三相补偿智能集成电力电容器电源端子有“UA、UB、UC”，分相补偿智能集成电力电容器电源端子有“UA、UB、UC、UN”。测控联机端子使用插拔件，便于现场高度和条换，产品上有“1、2、3、4、5、6、7、8、9、10、11”序号标志，接线或调换时应充分注意。产品端子排列及示意图见下

LG(K)-8C系列产品接线端子的定义及排列示意图

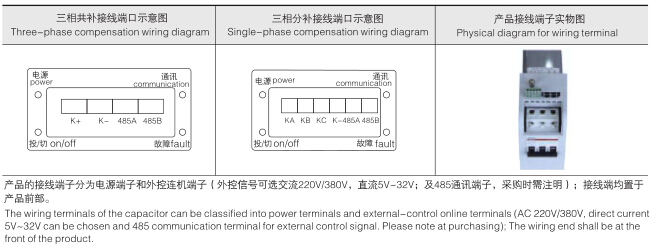

LG(K)-8D系列产品接线端子的定义及排列示意图

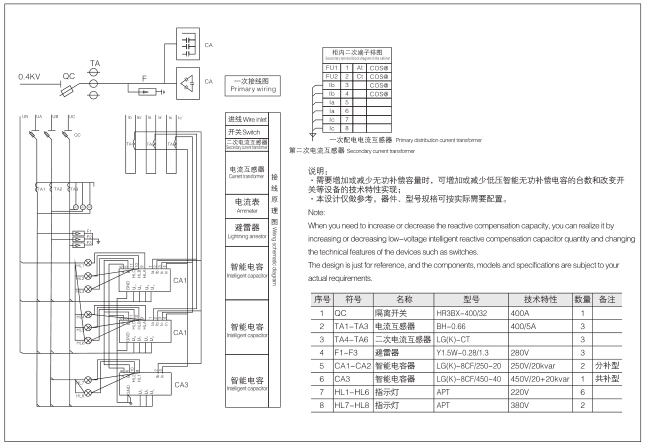

混合补偿应用电气接线图例（其他应用方案，请电话联系）说明
