产品说明

产品特点与应用

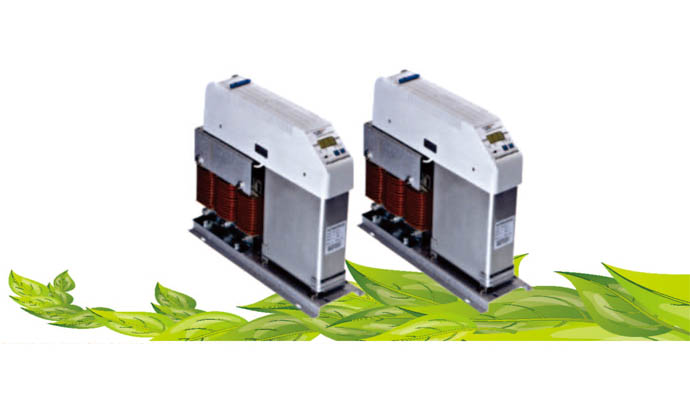

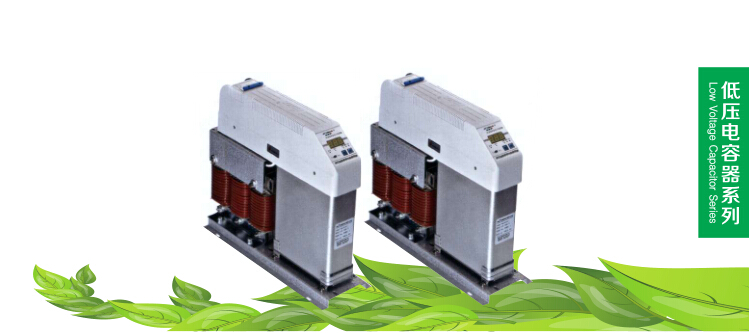

LG(X)型智能集成低压滤波电容器（以下称产品）是针对用电网络谐波含量一定，普通电力电容器不能正常运行的情况下而设计，主要特点如下：

采用高品质工业型低压电力电容器，无油化设计，安全性高；
采用无涌流投切开关，技术先进，性能稳定可靠；
采用闭环电路，磁路不饱和，无能源消耗，无电磁辐射；
采用特殊的技术与工艺，能有效的抵制高次谐波和涌流，抵制3、5、7、9次以上谐波效果明显；
模块化结构，组合灵活，扩容方便，安装简单，便于维护；
智能网络，485通讯接口，可以接入后台计算机，进行配电综合管理。
采用分散控制模式，20万次无故障投切，高可靠性；
人性化的人机界面，操作简单，维护方便，利于现场故障查找；
内加SH防暴器及温控装置，提高严重谐波场所下运行可靠性；
节能效果显著，有效提高功率因数，降低电能功耗，改善电能质量。
LG（X）型智能集成低压滤波电容器主要应用在谐波电流为40%以下的场所（如变频器等设备），既能满足无功补偿，改善功率因数，又能消除高次谐波对系统的影响，提高用电质量。

主要功能

滤波功能
有效的抵制高次谐波和涌流，对高次谐波形成低阻抗通路。对谐波具有吸收泄放作用，能消除高次谐波对电容器的影响，保护电路及电容器过载，防止电容器过热、绝缘介质的老化、自愈性能下降，使用寿命降低。

无涌流投切功能
与专用电容投切开关配合，无投切涌流。

分相补偿功能
分相补偿型产品，各相电容可以分别投切，提高无功补偿精度，使三相无功不平衡得到良好补偿。

测量功能
配电电压、电流、无功功率、功率因数测量；CT相位与变化自动测量、校正；各台电容器三相电流、体内温度测量。

保护功能
回路电流速切、过流保护；电容器过压、欠压保护；电容器过温、断相、三相不平衡保护，当电容器温度超过65度，电容器整机退运保护，提高使用寿命，确保系统安全运行。

信号功能
电容器投切状态、过欠补状态、过欠压状态信号；保护动作类型、自诊断故障类型信号。

通信功能
电容器和控制器之间采用Rs485通信联接，便于大量采样数据上传用与外设监控终端进行信息交换，构成系统工作。

联机功能
具有有限网络通信和无线网络通信功能

智能网络控制
可自动检测及跟踪系统无功的变化，自动投切电容器组。容量相同的电容器按循环投切原则，容量不同的电容器按适补原则投切。电容器先投先退、先退先投；电容器运行温度低的先投，运行温度高的先退；补偿工况恒定时，电容器每15分钟循环投切，避免单只电容器长时间返运。

故障自诊断功能
电容器智能控制元件能对本体各项运行参数进行自诊断，一旦出现自检故障，整机快速响应，退出运行。

技术参数

环境条件
环境温度：-25~55℃；相对湿度：40℃，20~90%；
海拔高度：≤2000m（特殊情况订货时说明）。

电源条件
额定电压：220V、380V（特殊电压可定制）
电压偏差：±20%；
电压波型：正弦波，总畸变率不大于7%；
额定频率：50Hz±5%；功率消耗：＜2W。

电气安全
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《低压并联电容器装置使用技术条件》中对应条款要求。

测量误差
电压：≤0.5%（在80~120%额定电压范围内）；
电流：≤1%（在5~20%额定电流范围内）；
      ≤0.5%（在20~120%额定电流范围内）；
功率因数：±1.5%；温度：±1℃；

保护误差
电压：≤0.5%；电流：≤1.0%；
温度：±1℃； 时间：±0.01s。

无功补偿参数
电容器投切时隔：＞10s（1s~10s定制）；
无功容量：共补≤40kvar，分补≤20kvar；
联机数量：≤32台。

可靠性参数
控制准确率：100%；  投切允许次数：20万次；
电容器容量运行时间衰减：≤1%/年；
电容器容量投切衰减率≤0.1%/万次；
年故障率：≤0.1%。
