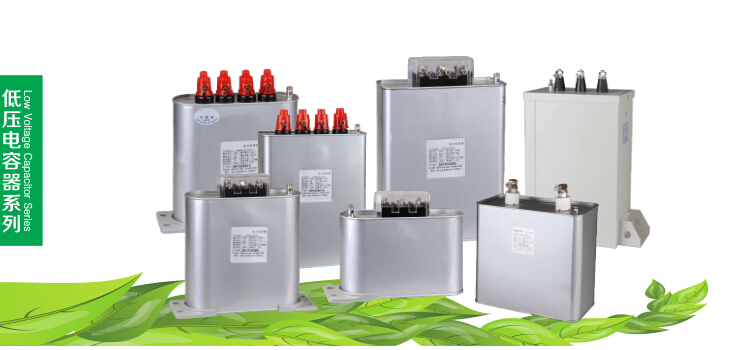

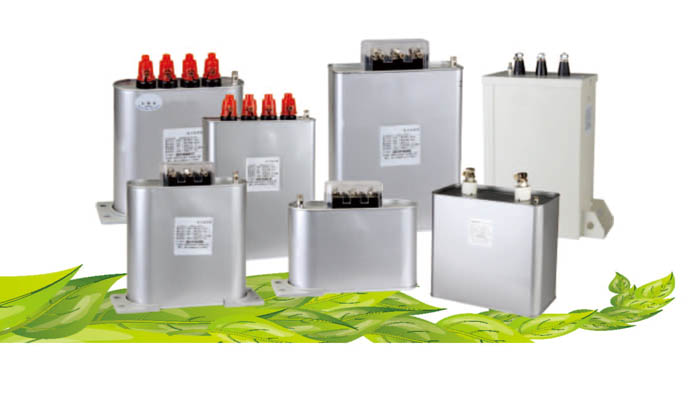

概述

用于谐波污染特别严重电网中，有针对性地消除谐波，并进行无功功率补偿。在这种场合，滤波电容器与滤波电抗器串联连接，组成带通式谐波滤波器。该滤波器对一种或多种谐波电流形成低阻抗旁路电路，使谐波电流分量的绝大部分被该滤波器吸收。从而有效消除了电网中的谐波畸变。而滤波电容器在基波频率下产生无功功率，起到了补偿作用。
用于谐波污染特别严重的电网中，作无功功率的集中补偿或分散功补偿。在这种场合，谐波电容器与滤波电抗器串联连接，组成固定式带调谐滤波器。该滤波器的谐振频率调谐到低于电网中存在的最低次干扰谐波的频率。在基波频率下，带调谐滤波器呈电容性，而产生无功功率，起到了补偿作用。在谐波频率下，带调谐滤波器呈电感性，而不会造成谐波放大。
用于无谐波或低谐波污染的电网中，作无功功率的集中补偿或分散功补偿。在这种场合，滤波电容器可通过投切控制或直接接入电网作无功补偿用。由于滤波电容器的设计裕度要比并联电容器大许多，因此它的使用可靠性更高，使用寿命更长。

结构特点

充足的绝缘裕度设计电容器元件采用低场强全金属化聚丙烯薄膜卷绕时结构。充足的绝缘裕度使电容器的过电压承受能力提高了25%，同时产品具有体积小。损耗低等优点。
有效的散热结构设计：
元件采用铜排连接，经低电流密度导线压焊后，引出至接线端子，确保了导电连接部位低接触电阻、低损耗、低热量。电容器外壳采用金属密封油浸式结构，散热性能优良。可靠的安全保护设计采用内置式放电电阻和过压力保护装置，能可靠的保证操作人员的人身安全和电气设备的运行安全。

主要技术参数

额定电压（V）：0.45~1kv
额定输出（Q）：5~100kvar
容量偏差：-3~+5%
损耗角正切值（tanδ）：＜0.1%（V50H20℃）
最高运行电压：＜1.5V8H/天，＜1.37连续192H
******运行电流：＜2.515分钟/H，＜1.37连续192H
自放电特性：电容器断开电源3分钟后剩余电压＜75V

产品使用条件

无有害气体和蒸汽、无导电性或爆炸尘埃及无剧烈振动的户内。
海拔高度：＜2000m；
环境温度：-25/55℃；
温度:＜85%RH.

安装运行导则

额定电压的选择：由于产品的设计场强较小，可以根据实际运行电压确定电容器的额定电压。在装有串联电抗器的电容器回路中，应适当增加电容器的额定电压。
设置两台以上电容器时，电容器的间距尽量大于30mm，以利散热。
电容器在退出运行后再次投入时，为防止电压叠加在电容器上，建议3分钟后再次投入运行。
电容器出线端子的链接采用软连接为宜。

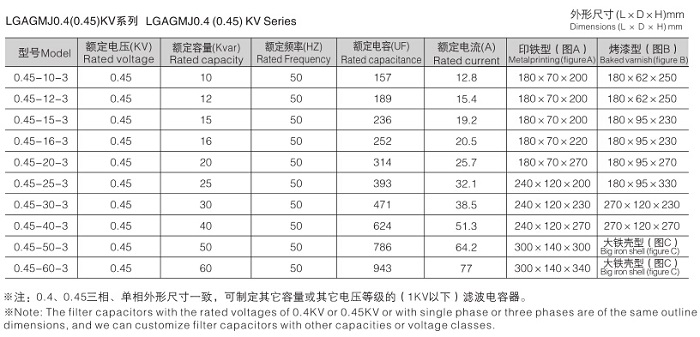

型号参数

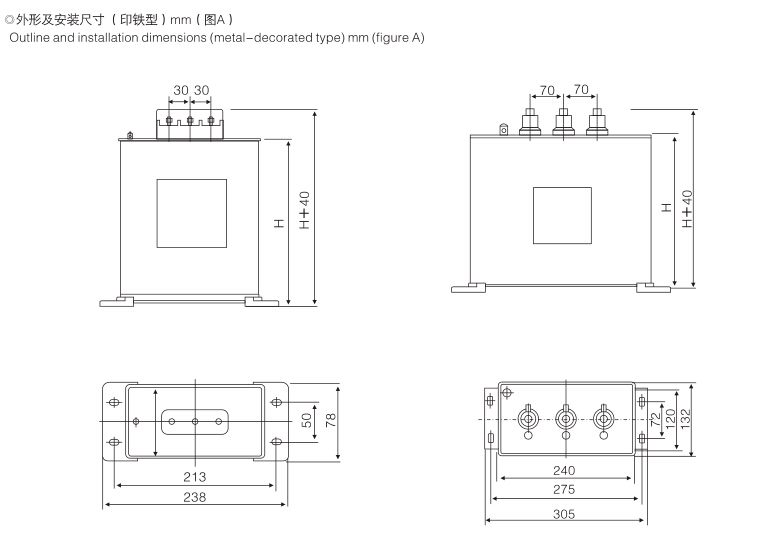

外形及安装尺寸（印铁型）

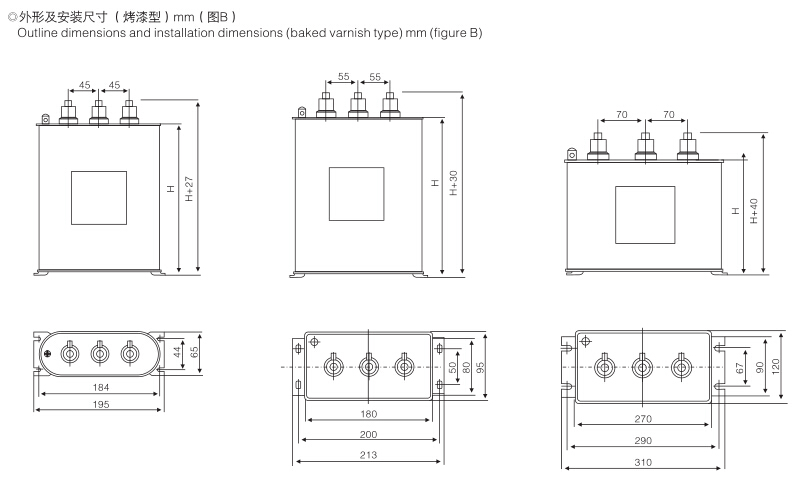

外形及安装尺寸（烤漆型）

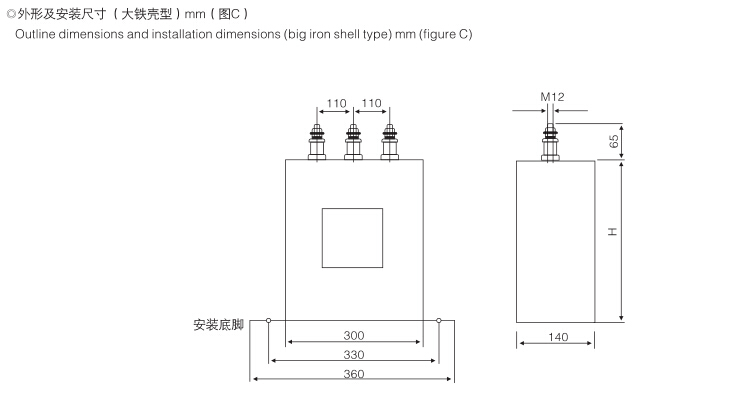

外形及安装尺寸（大铁壳型）
