概述

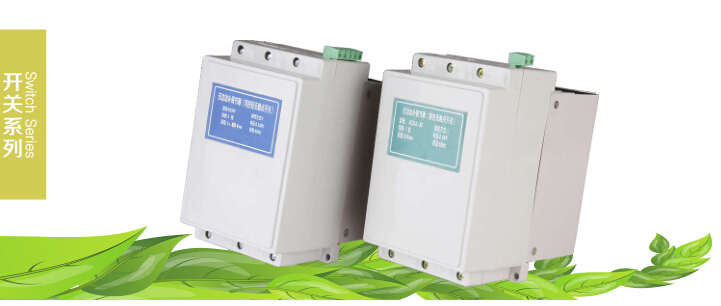

LG·KCS系列容性无触点开关时一种能够对电力并联电容器进行快速投切的电子型功率器件,其电气结构主要由大功率反并联晶管模块、隔离电路、触发电路、同频电路、保护电路及驱动电路组成,并配有控制开关导通或截止的接线端子,控制逻辑电压LV(截止)、12V(导通)本开关具有安装简单、维护方便、响应速度快、投切无流、工作无噪音声稳定可靠、缺相保护等特点,也是无功功率动态补偿装置用投切电容组的理想器件。

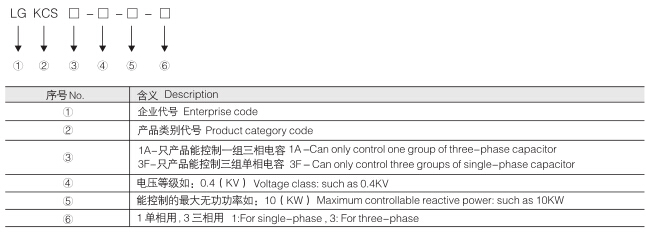

型号及其含义

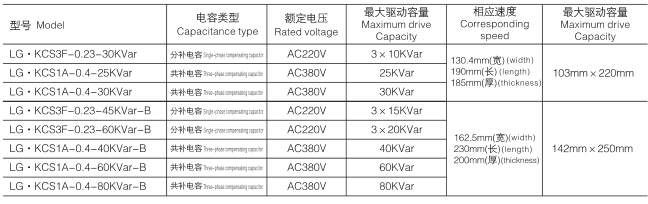

产品选型
技术参数
额定电压(220V) 额定频率(50Hz) 控制容量380V:1~30kvar,220V:1×3~10×3kvar

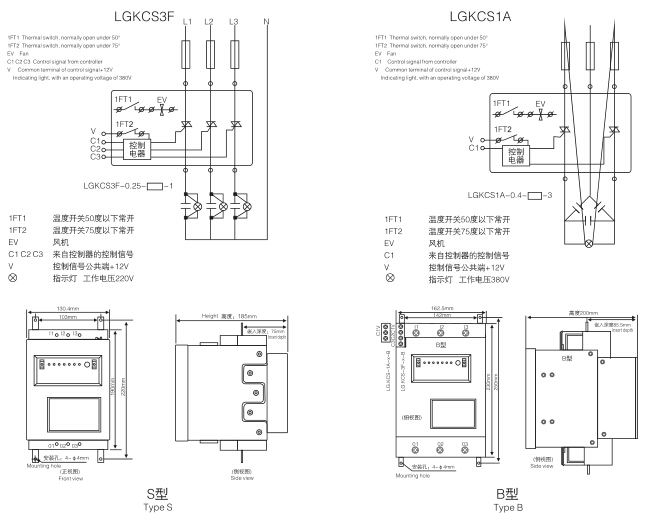

接线原理图
|
