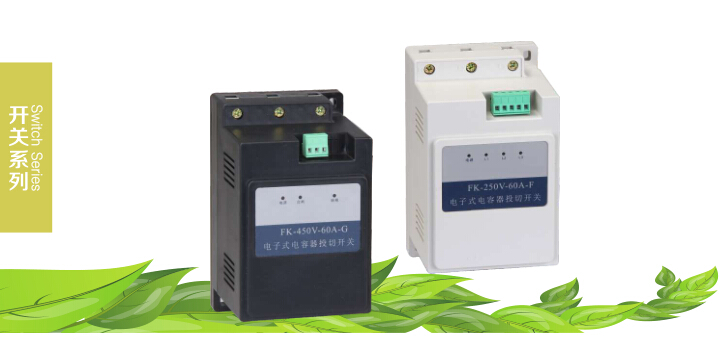

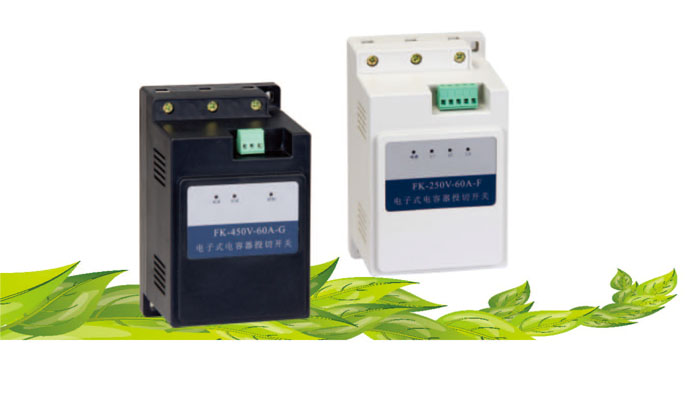

产品概述

LG·FK系列复合开关是由三个独立的复合开关组成的，适用于低压无功补偿电容组的通断控制。复合开关的基本工作原理是将可控硅与磁保持继电器并接。使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。

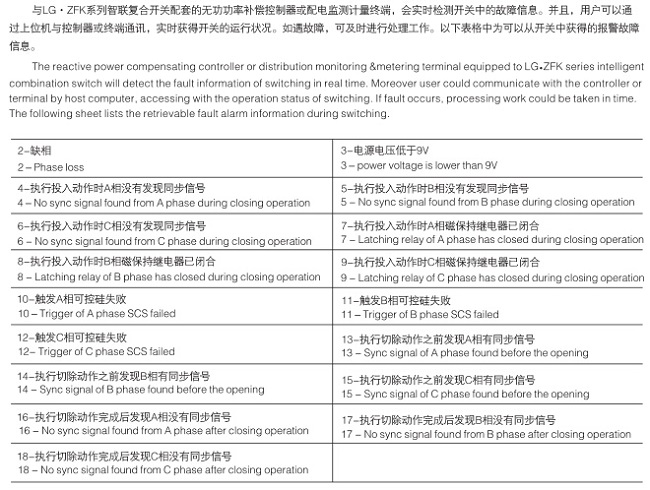

普通复合开关都由直流电压控制开关的投入或切除，信号为单向传送，每只复合开关都需要一根独立的控制信号线。如果复合开关出线故障，控制器或配电终端是无法知晓的，有可能使补偿装置长期带病工作。智联复合开关的推出使这一现象将得到有效地解决，它可将自身故障通过通讯线反馈至上位机，让用户第一时间了解补偿装置出现异常现象的原因。更符合智能电网建设的精神。而且，所有控制回咱由一根双绞线并联在一起，大大减少了补偿装置的控制线路数量。

特点

过零投切：负荷开关的基本工作原理是将可控硅开关与磁保持断电器并接，实现电压过零导通和电流过零断开，使负荷开关在接通和断开的瞬间具有可控硅开关无通流的优点，而在正常接通期间又具有物理开关无功耗的优点。其实现的方法是：投入时在电压过零瞬间控制可控硅先导通，稳定后再讲磁保持断电器吸合导通；而切除时是先将磁保持断电器开，可控硅延时过零断开，从而实现电流过零切除。

采用单片机控制投切并只能监控可控硅、磁保持断电器以及输入电源盒负载的运行状况，从而具备完善的保护功能。电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；自诊断故障保护：系统自动监控可控硅、磁保持断电器的运行状态，若其出现故障，则拒绝闭合或自动退投断开；停电保护：接通后遇突然停电、自动跳闸断开。

无谐波注入：由于导通瞬间是由可控硅过零触发，延时后由磁保持断电器吸合导通，而断电器工作时不会产生谐波。

功耗小：由于采用了磁保护断电器，控制装置只在投切动作瞬间耗电，平时不耗电；且由于磁保护断电器的接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。彻底避免了可控硅的燃毁现象，同时也对同机运行的其它电气不造成危险，真正达到节能降耗的目的。

输入信号与负荷开关光电隔离：抗干扰能力强，工作安全可靠。

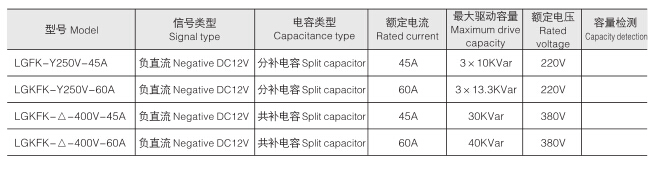

产品型号

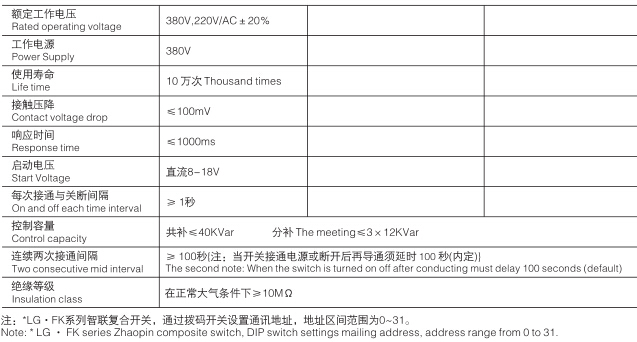

技术参数

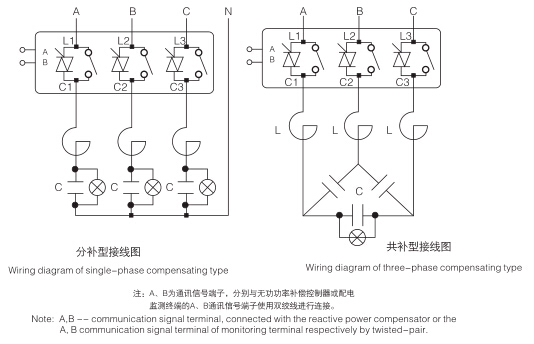

接线图

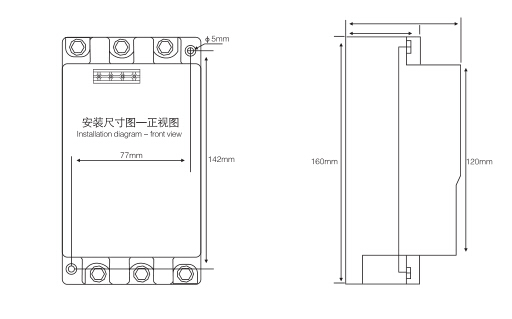

安装尺寸图
